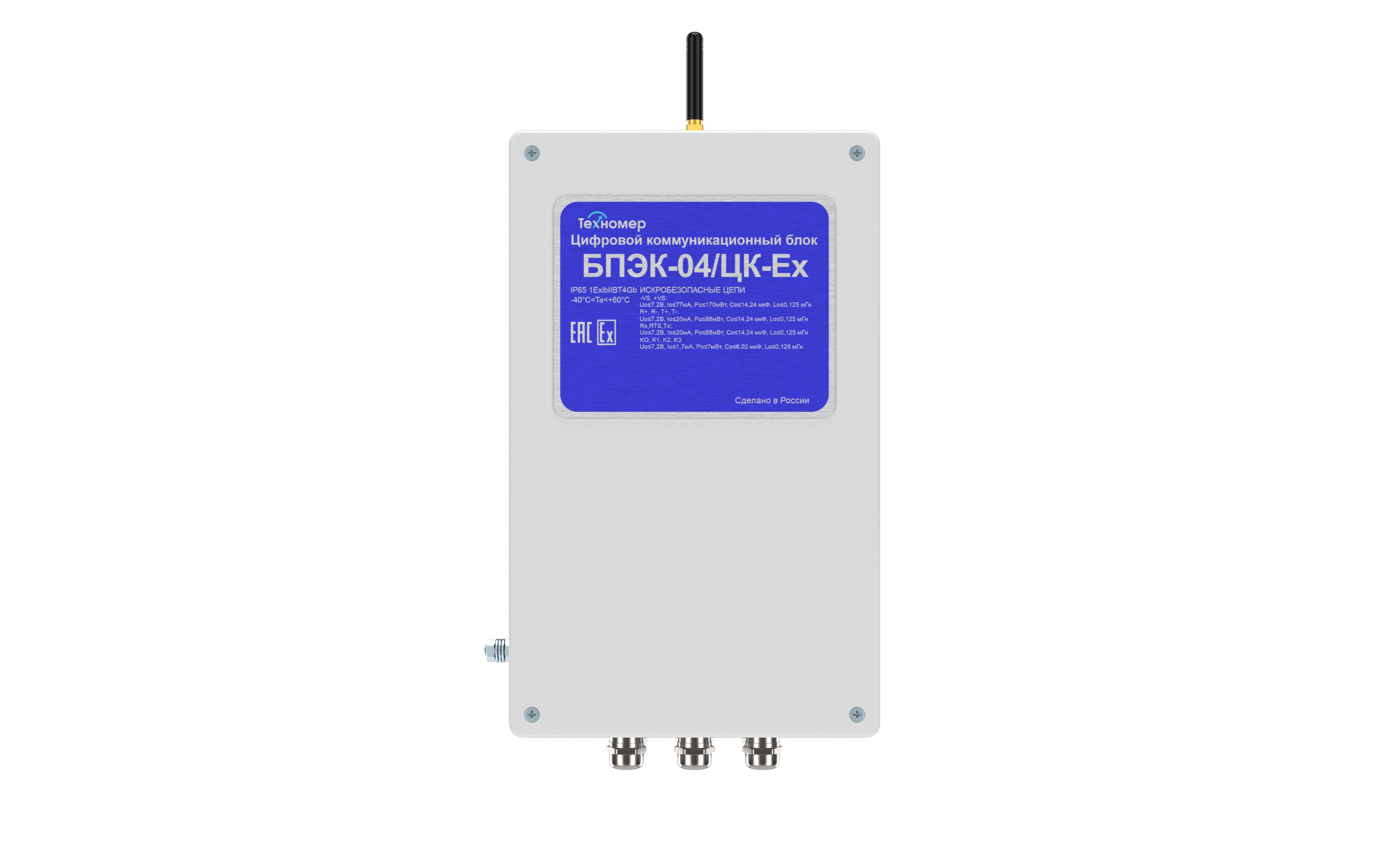

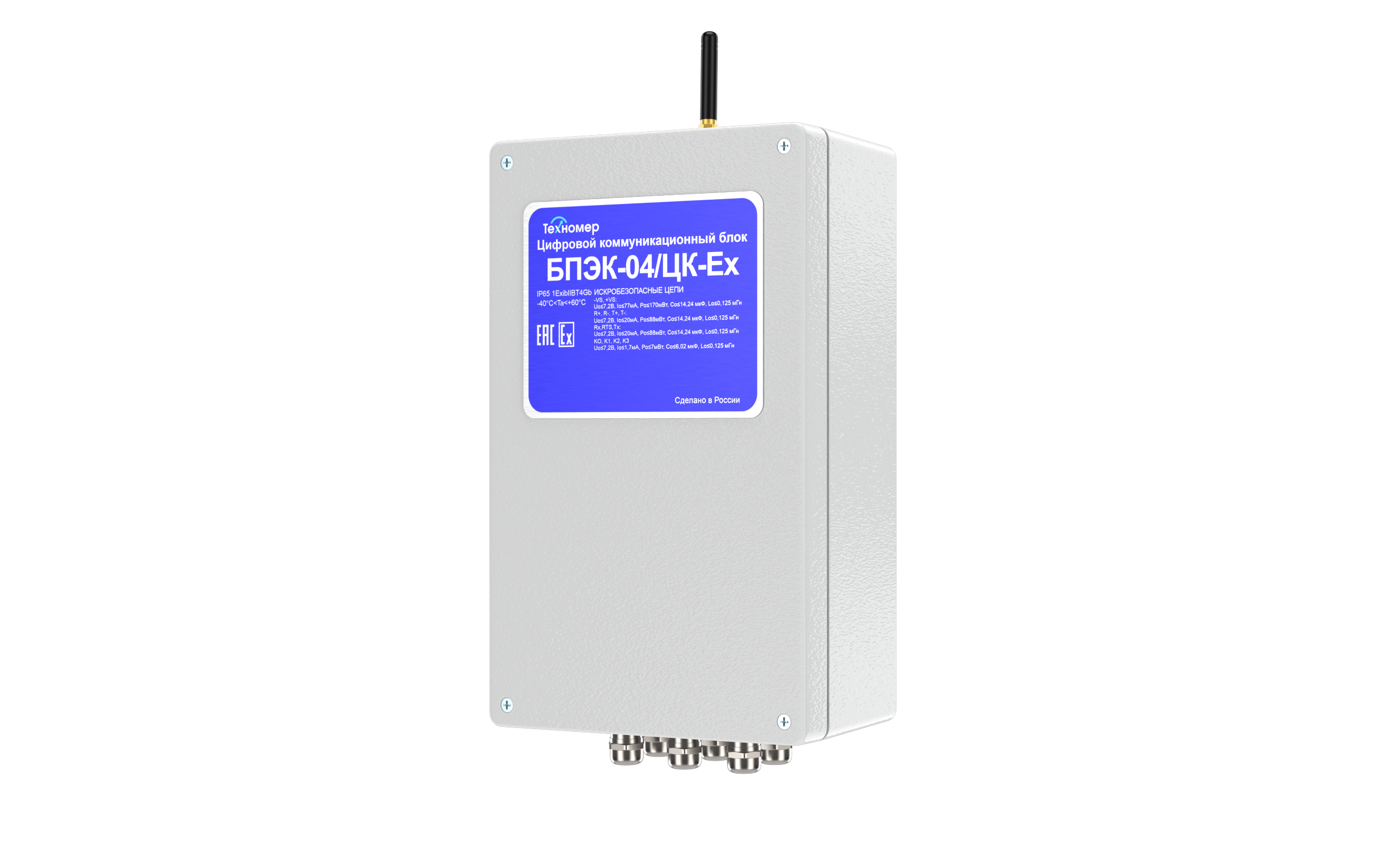

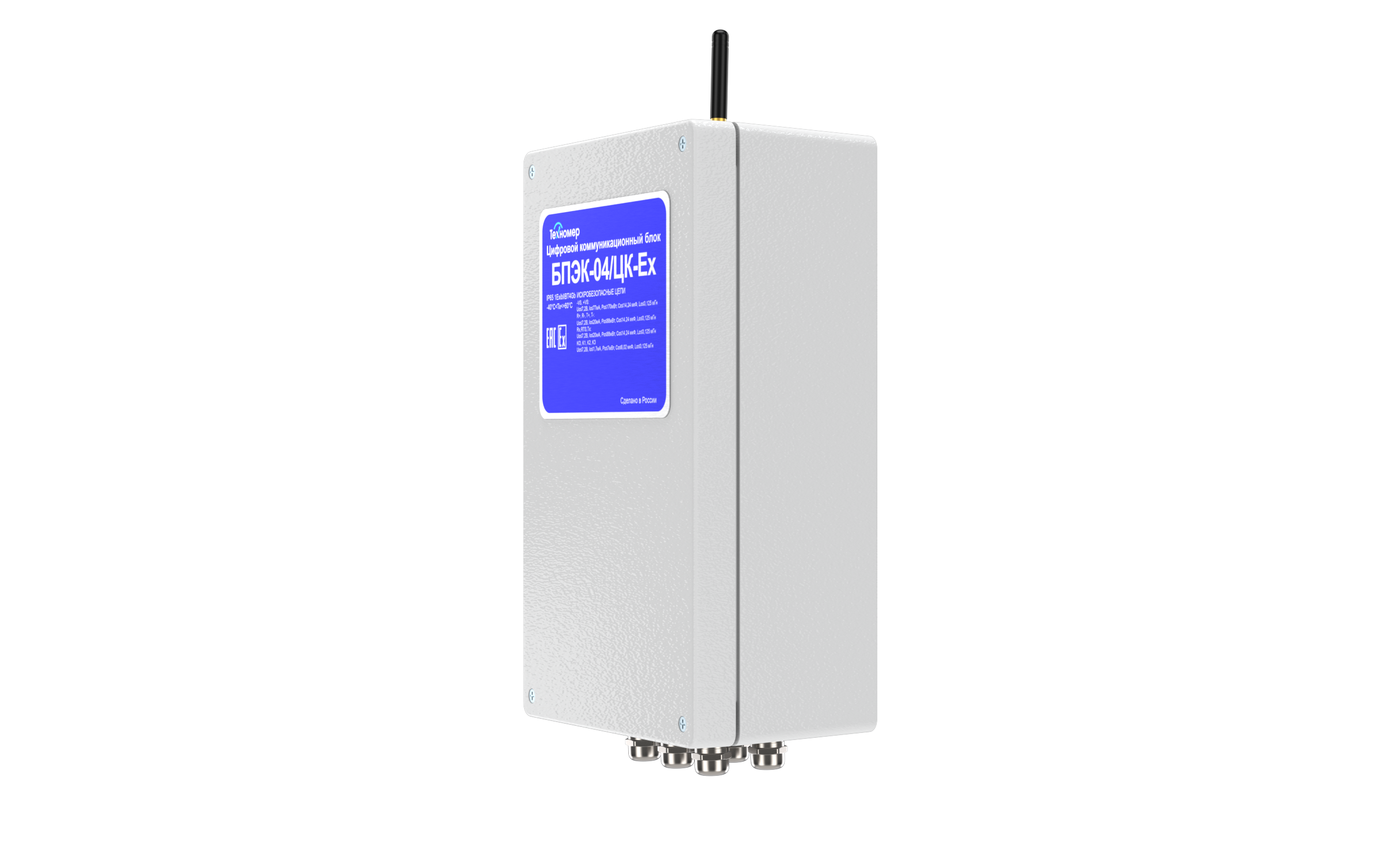

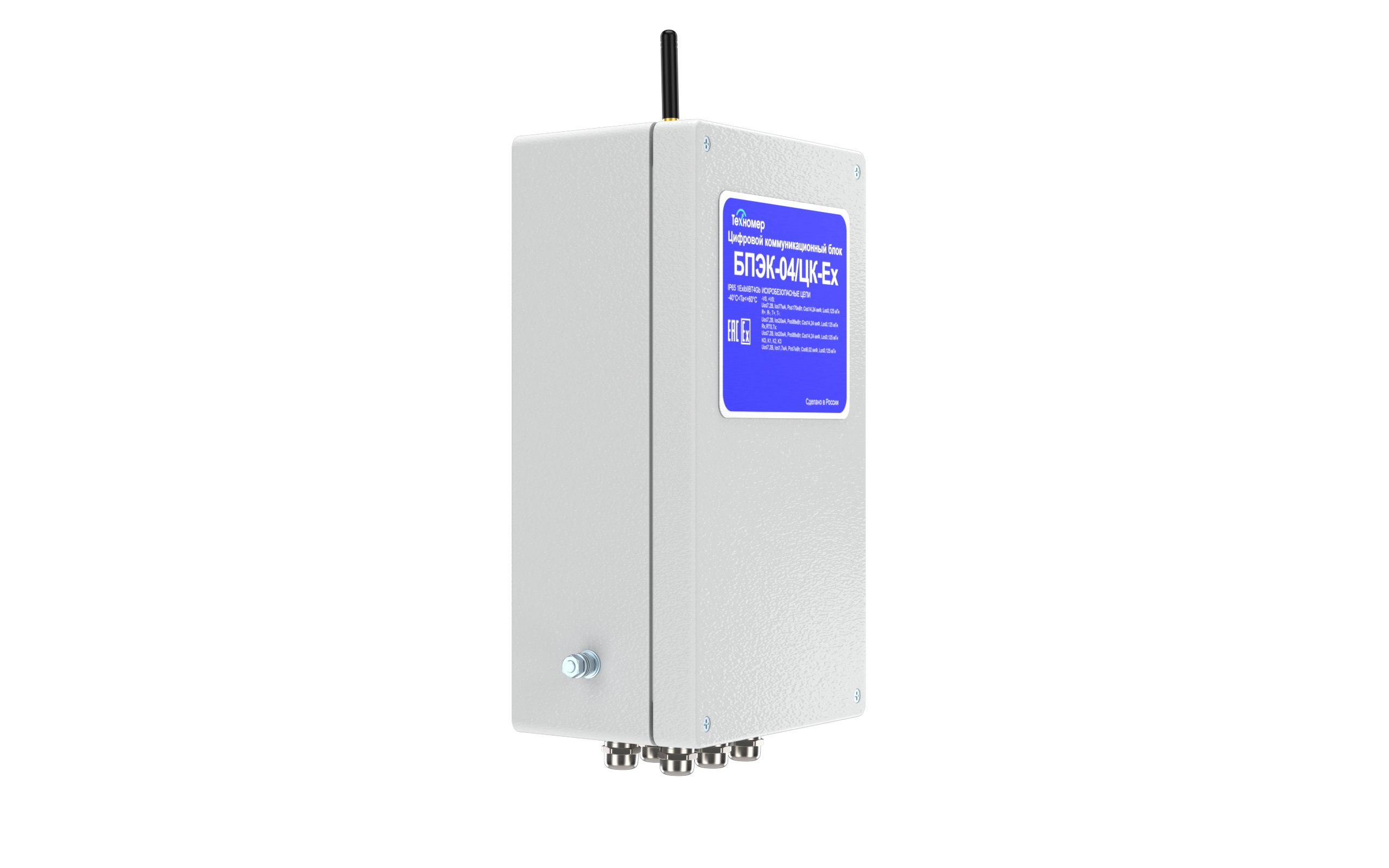

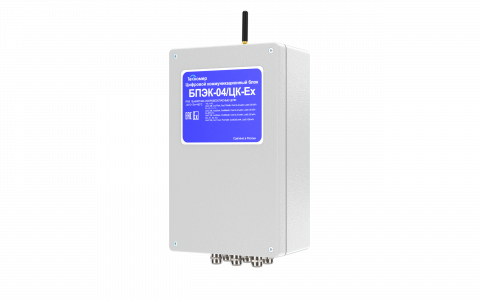

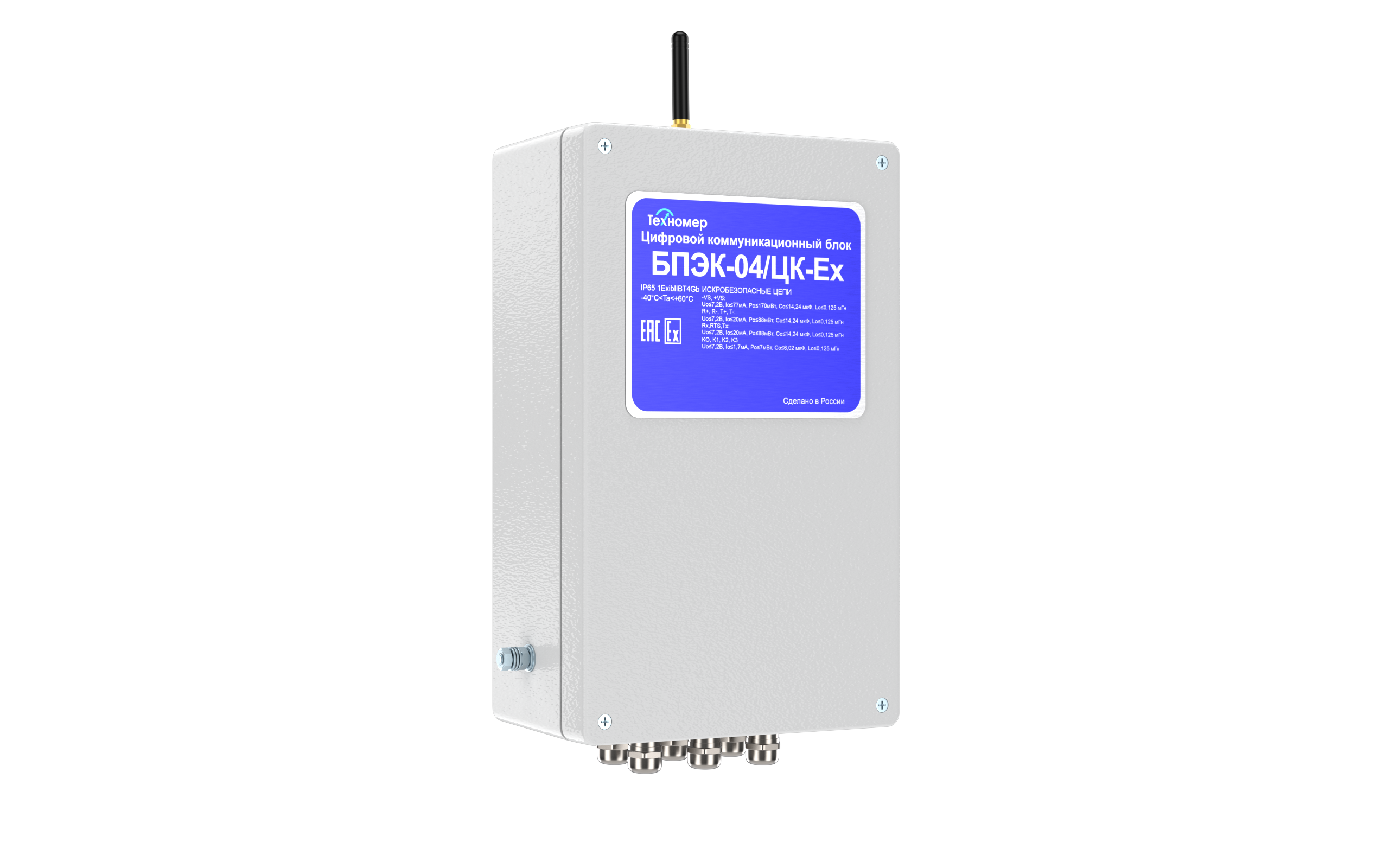

Цифровой коммуникационный блок БПЭК-04/ЦК-Ex
Description
Описание
Цифровой коммуникационный блок БПЭК-04/ЦК-Ex предназначен для передачи данных c корректоров ЕК270, ЕК280, ЕК290, ТС220, ФЛОУГАЗ, ФЛОУГАЗ-Т и счетчиков газа FLOWSIC500 на сервер сбора данных по сети сотовой связи GSM/GPRS.
Область применения
- Автоматизированные системы сбора данных с измерительных комплексов учета газа
- БПЭК-04/ЦК-Ex устанавливается во взрывоопасной зоны
Выполняемые функции
- Ретрансляция сигналов с цифрового коммуникационного интерфейса электронного корректора или счетчика газа (RS232/RS422/RS485) установленного во взрывоопасной зоне
- Удалённый опрос и приём данных с электронного корректора или счетчика газа по технологии CSD посредством GSM сети в составе программного обеспечения «Газсеть: Стандарт»
- Автоматический сбор и передача данных по технологии GPRS (FTP) с электронного корректора или счетчика газа на удалённый сервер сбора данных под управлением программного обеспечения «Газсеть: Экстра» с последующей обработкой, анализом и отображением полученных данных
- Непрерывный контроль состояния четырёх дискретных входов с передачей пользовательских SMS-сообщений на заранее установленный телефонный номер и/или пульт диспетчера в случае изменения состояний дискретных входов.
Технические характеристики
| Электрические характеристики | |
|---|---|
| Номинальное напряжение питания | 7,2 В |
| Потребляемая мощность, не более | 10 Вт |
| Количество дискретных входов | 4 |
| Интерфейсы передачи данных | RS232/RS422/RS485 |
| Максимальная длина кабеля в зависимости от интерфейса, м | 50/500/1000 |
| Характеристики встроенной телеметрии | |
| Тип модуля телеметрии | GSM/GPRS/2G |
| Поддерживаемые стандарты | GSM/GPRS/EDGE |
| Диапазон рабочих частот, МГц | GSM/GPRS:900/1800 |
| Протоколы передачи данных | CSD/FTP/SMS |
| Количество SIM-карт | 2 |
| Режимы работы SIM-карт | основная/резервная две независимые SIM-карты |
| Эксплуатационные характеристики | |
| Температура окружающей среды, °С | от -40 до +60 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Относительная влажность воздуха при 35°С, % | до 95 |
| Степень защиты по ГОСТ 14254-2015 | IP65 |
| Габаритные размеры, Д х Ш х В, мм, не более | 300 х 180 х 90 |
| Масса без кабеля, кг, не более | 5 |
| Материал корпуса | Алюминиевый сплав |

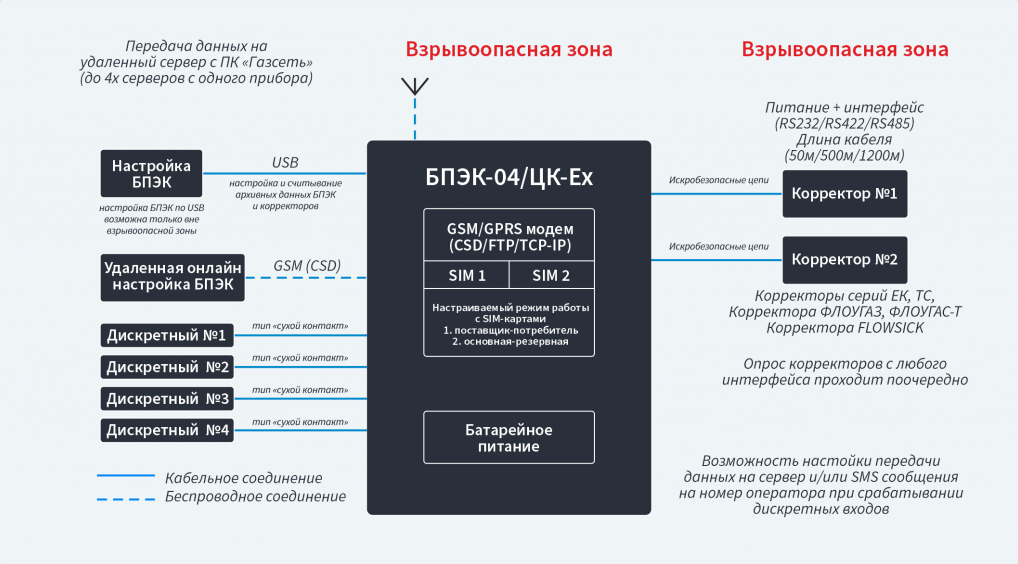

Структурная схема
